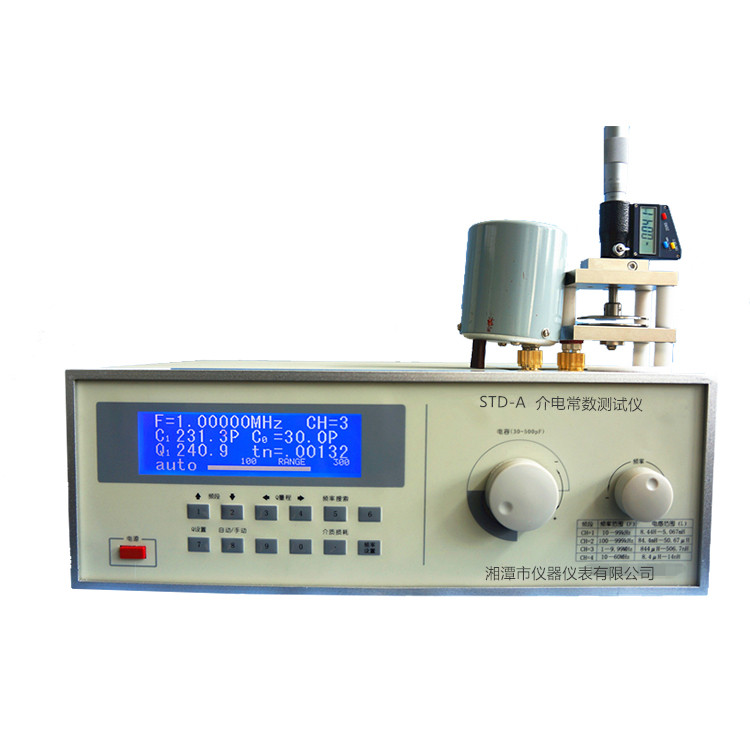

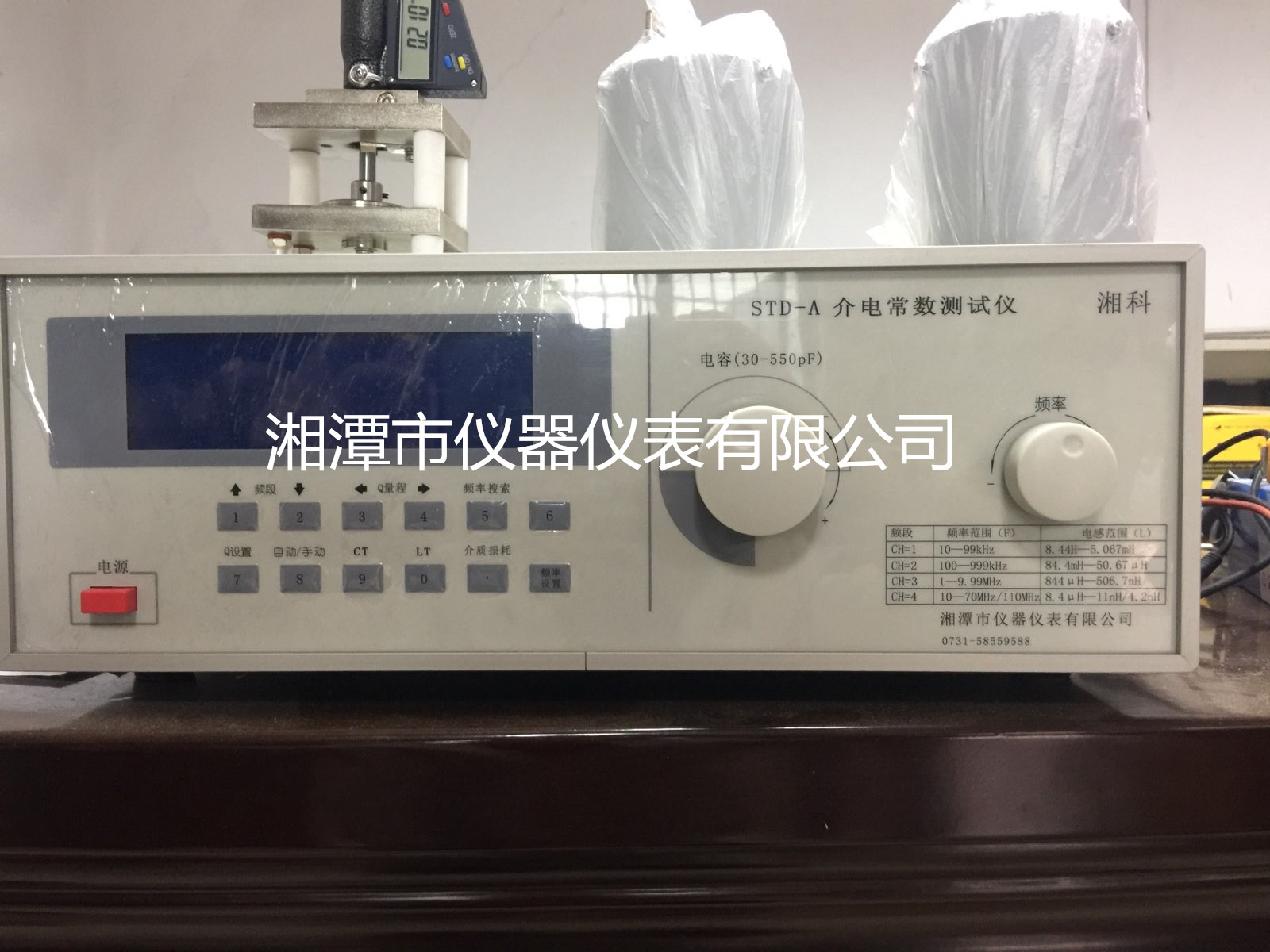

平板導熱系數儀湘潭湘科STD-A介電常數測定儀，介電常數測試儀
一、概述
介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷，還有復合材料等的一項重要的物理性質，通過測定介質損耗角正切tanδ及介電常數（ε），可進一步了解影響介質損耗和介電常數的各種因素，為提高材料的性能提供依據；儀器的基本原理是采用高頻諧振法，并提供了，通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制，Q值量程自動轉換，數值顯示等新技術，改進了調諧回路，使得調諧測試回路的殘余電感減至最低，并保留了原Q表中自動穩幅等技術，使得新儀器在使用時更為方便，測量值更為精確。儀器能在較高的測試頻率條件下，測量高頻電感或諧振回路的Q值，電感器的電感量和分布電容量，電容器的電容量和損耗角正切值，電工材料的高頻介質損耗，高頻回路有效并聯及串聯電阻，傳輸線的特性阻抗等。該儀器用于科研機關、學校、工廠等單位對無機非金屬新材料性能的應用研究。儀器遵從標準：GB/T5594.4-1985。
二、儀器的技術指標
1．Q值測量
a．Q值測量范圍：2～1023；
b．Q值量程分檔：30、100、300、1000、自動換檔或手動換檔；
c．標稱誤差
|
頻率范圍 |
10kHz～10MHz |
|
固有誤差 |
≤5％±滿度值的2% |
|
工作誤差 |
≤7％±滿度值的2% |
|
頻率范圍 |
10MHz～70MHz |
|
固有誤差 |
≤6％±滿度值的2% |
|
工作誤差 |
≤8％±滿度值的2% |
2．電感測量范圍：1nH～8.4H
3．電容測量：
|
直接測量范圍 |
1～520p |
|
主電容調節范圍 |
30～550pF |
|
準確度 |
100pF以下±1pF； 100pF以上±1% |
注：大于直接測量范圍的電容測量見使用方法。
4．信號源頻率覆蓋范圍：
|
頻率范圍 |
10kHz～70MHz |
|
CH1 |
10～99.9999kHz |
|
CH2 |
100～999.999kHz |
|
CH3 |
1～9.99999MHz |
|
CH4 |
10～70MHz |
|
頻率指示誤差 |
3×10-5±1個字 |
5．Q合格指示預置功能：預置范圍：5～1000
6．Q表正常工作條件
a. 環境溫度：0℃～+40℃；
b．相對濕度：<80％；
c．電源：220V±22V，50Hz±2.5Hz。
7．消耗功率：約25W；
